Schubladenschienen soft close (45mm Höhe) Vollauszug Schubladenauszug mit Softclose Funktion, Selbsteinzug, Traglast 45 kg, Marke DR.LIPPMANN – Verpackungseinheit 1 Paar (2 Stück)

Schubladenschienen mit Vollauszug und Softclose von DR.LIPPMANN sind nicht nur äußerst stabil, sondern auch äußerst robust und verwindungssteif. Diese Schienen wurden eigens für die seitliche Montage an Schubladen mit mittelschweren Anforderungen im Möbelbau und vergleichbaren Anwendungen entwickelt.

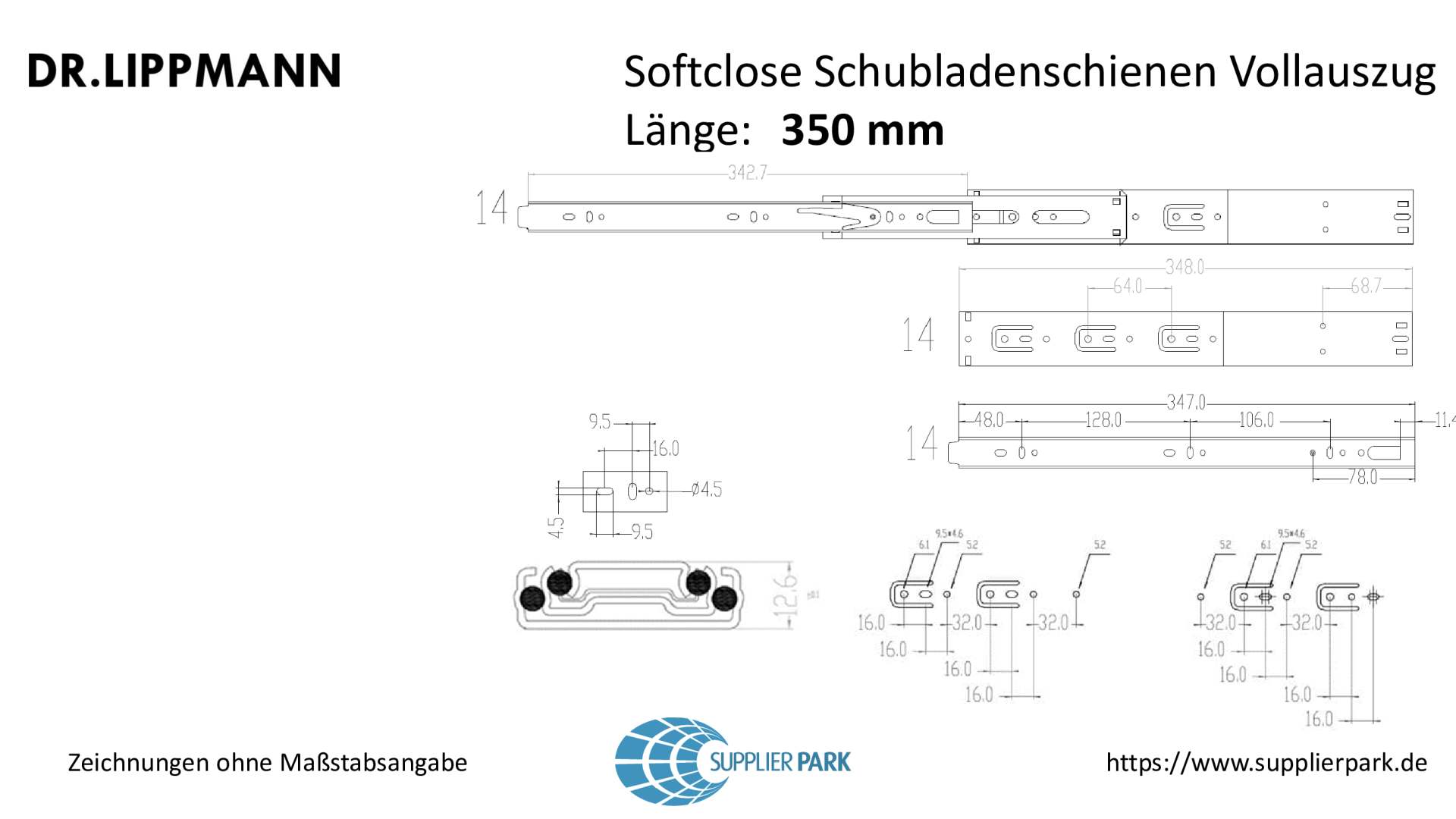

Die Soft Close Schubladenschiene besteht aus Stahl und verfügt über eine Höhe von 45 mm. Sie ist als Vollauszug Teleskopauszug ausgeführt, was bedeutet, dass sie vollständig herausgezogen werden kann. Selbst wenn die Schiene in ihrer vollen Länge ausgefahren ist, können diese kugelgelagerten Schubladenführungen beeindruckende Lasten von bis zu 45 kg tragen.Die Auszugslängen der Softclose Schubladenschiene sehen Sie in nebenstehender Tabelle. Bei den Schienenlängen von 300 mm und 350 mm ist aufgrund des Softclos-Moduls 8 bis 10 mm kürzer als die nominale Schienlänge. Lesen Sie bitte diese Maße können auf den zugehörigen Zeichnungen ab.

Die Qualität dieser Teleskopschiene ist zweifellos hervorragend. Der Schubladenauszug hat erfolgreich eine Typprüfung durchlaufen, bei der er für beeindruckende 50.000 Betätigungen getestet wurde. Zusätzlich dazu haben diese Schubladenschienen während ihrer Entwicklungsphase sogar einen anspruchsvollen 24-Stunden-Alkali- und Salztest bestanden.

Um das Angebot an Vollauszugschienen abzurunden, bieten wir auch Teleskopschienen mit integriertem Push To Open Mechanismus sowie Schubladenauszüge mit einfacher Gummidämpfung an. Diese Varianten sind ebenfalls belastbar bis zu 45 kg, sodass Sie für jede Anforderung die passende Lösung finden können.

Softclose – Funktion: mit integrierter Dämpfung selbsttätiger Einzug der Vollauszug Schubladenschienen aus Stahl verzinkt, Traglast 45 kg

Die Softclose – Mechanik (Soft Close) der Vollauszug Schubladenschienen bietet guten Komfort und sorgt dafür, dass die Schublade auf den letzen 4…5 cm vor dem hinteren Anschlag der Schienen sanft aufgefangen wird. Danach zieht die Softclose – Mechanik die Schublade langsam ein, bis sie vollends geschlossen ist.

Auf einen Blick:

• Preise beziehen sich jeweils auf 1 Paar (2 Stück) DR.LIPPMANN Schubladenschienen,
• gedämpfter Selbsteinzug der Vollauszug Schubladenschienen mit Softclose
• einfacher Schnelltrennmechanismus für abnehmbare Innenschiene
• Mechanismus zum Verhindern des Herausspringens der Schublade
• L x H x B (mm): 500 x 45 x 12,6, Tragfähigkeit 45 kg
• Materialstärke: 1.2/1.2/1.4, Stärke Außenschiene (Korpusseite) und Mittelschiene 1,2 mm, Schubladenseite 1,4 mm
• zinkbeschichtetes, silberfarbiges, kaltgewalztes Stahlblech

Für die Montage der Schubladenschienen benötigen Sie Senkkopf- Spanplattenschrauben ø 4 x 16 mm.

Dämpfung und selbsttätiger Einzug der Vollauszug Schubladenschienen mit Softclose

Die Softclose – Mechanik (Softclosing Funktion) der Vollauszug Schubladenschienen sorgt dafür, dass die Schublade, auf den letzen 4…5 cm vor dem hinteren Anschlag sanft aufgefangen wird. Danach zieht die Softclose – Mechanik die Schublade langsam ein, bis sie vollends geschlossen ist.

Große Auswahl: Verfügbare Längen der Vollauszug Schubladenschienen (h45)

Gegenwärtig sind die soft-close Teleskopschienen in Längen von 300 mm bis 700 mm, jeweils in Stufen von 50 mm, im Lieferprogramm.  Das sind Schubladenschienen mit Dämpfung 300mm, 350mm, 400 mm, 450 mm, 500 mm, 550mm, 600 mm, 650 mm und 700 mm. Die kleinste Produkt – Verpackungseinheit für die Lieferung  ist jeweils 1 Paar Schubladenschienen.

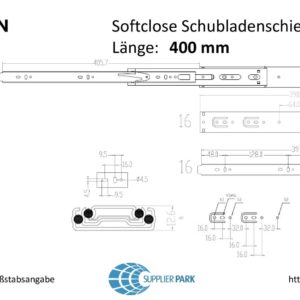

Die Dicke der 45 mm hohen Schiene beträgt 12,6 mm mit entsprechender Toleranz. Zur Vorbereitung des Einbaus der ausgewählten Schubladenschienen finden Sie in der jeweiligen Produktbild-Galerie die Zeichnungen. Bei Auswahl einer Schubladenschiene werden die Zeichnungen angegezeigt. In der Produktbeschreibung finden Sie einen Link zu den verfügbaren Zeichnungen der jeweiligen Variante.

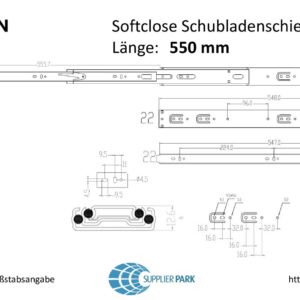

Ein Beispiel für einen Satz der Zeichnungen, aus denen Sie auch die Befestigungsmaße ablesen können, sehen Sie hier am Beispiel eine 550mm langen Schiene:
