Schubladenschienen kugelgelagert mit VOLLAUSZUG – Materialstärke 1.2/1.2/1.4

Schubladenschienen mit gehärteten Stahlkugeln im Kugelkäfig, mit Vollauszug (Höhe 45 mm) von DR.LIPPMANN zeichnen sich durch Stabilität und Robustheit aus. Infolge des Einsatzes der größeren Materialstärken sind sie sehr verwindungssteif und laufen sehr gut.

Durch die verwendeten Materialstärken des kaltgewalzten Stahlblechs von 1,2 mm bei Außenschiene (Korpusseite) und  Mittelschiene und 1,4 mm für die Schiene auf der Schubladenseite entsteht eine sehr belastbare Teleskopschiene mit großer Robustheit.

Sie wurden für seitliche Montage an Schubladen mit mittelschweren Anforderungen im Möbelbau und für vergleichbare Anwendungen entwickelt. Die Schubladenauszüge sind als kugelgelagerte Vollauszug Teleskopschinen ausgeführt und lassen sich deshalb mit der angegebenen Länge vollständige herausziehen. Auch bei voll herausgefahrene Länge können diese kugelgelagerten Schubladenführungen bis zu 45 kg tragen. Die Qualität dieser Teleskopschienen wurde für 50.000 Betätigungen getestet. Zusätzlich haben diese Schubladenschienen während der Entwicklung einen 24-Stunden-Alkali- und Salztest bestanden. Zur Vollständigkeit des Programms für Vollauszugschienen bieten wir auch Telekopschienen mit integrierter Push To Open Funktion und Schubladenauszüge mit integrierter Softclose-Funktion an an.

Auf einen Blick:

• Preise beziehen sich auf jeweils 1 Paar (2 Stück) original DR.LIPPMANN kugelgelagerte Schubladenschienen,

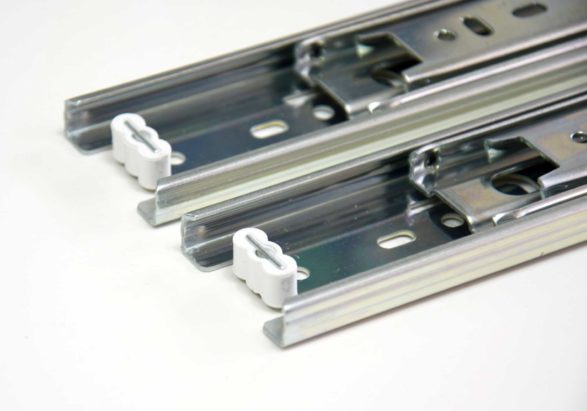

• Vollauszug, Fixierung in eingeschobener Position, gummigedämpfter Anschlag beim Einschieben der Schublade

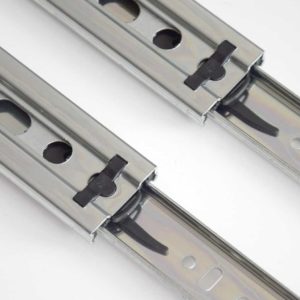

• einfacher Schnelltrennmechanismus für abnehmbare Innenschiene  (s. Video unten)
• Mechanismus zum Verhindern des Herausspringens der Schublade
• Höhe der Teleskopschiene 45 mm, Tragfähigkeit 45 kg
• verzinktes, silberfarbiges, kaltgewalztes Stahlblech,
• Stärke Außenschiene (Korpusseite) und Mittelschiene 1,2 mm, Schubladenseite 1,4 mm

Für die Montage der Schubladenschienen benötigen Sie Senkkopf- Spanplattenschrauben ø 4 x 16 mm.

Wie einfach und ohne Werkzeug Sie die Inneschienen bzw. die an ihnen befestigte Schublade aus den Teleskopschienen lösen und wieder einsetzen können, sehen sie im folgenden Video:

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Verfügbare Längen Schubladenschienen mit Gummidämpfung und Zuhaltung

Gegenwärtig sind bei uns die Teleskopschienen in Längen von 300 mm bis 550 mm, jeweils in Stufen von 50 mm, lieferbar.

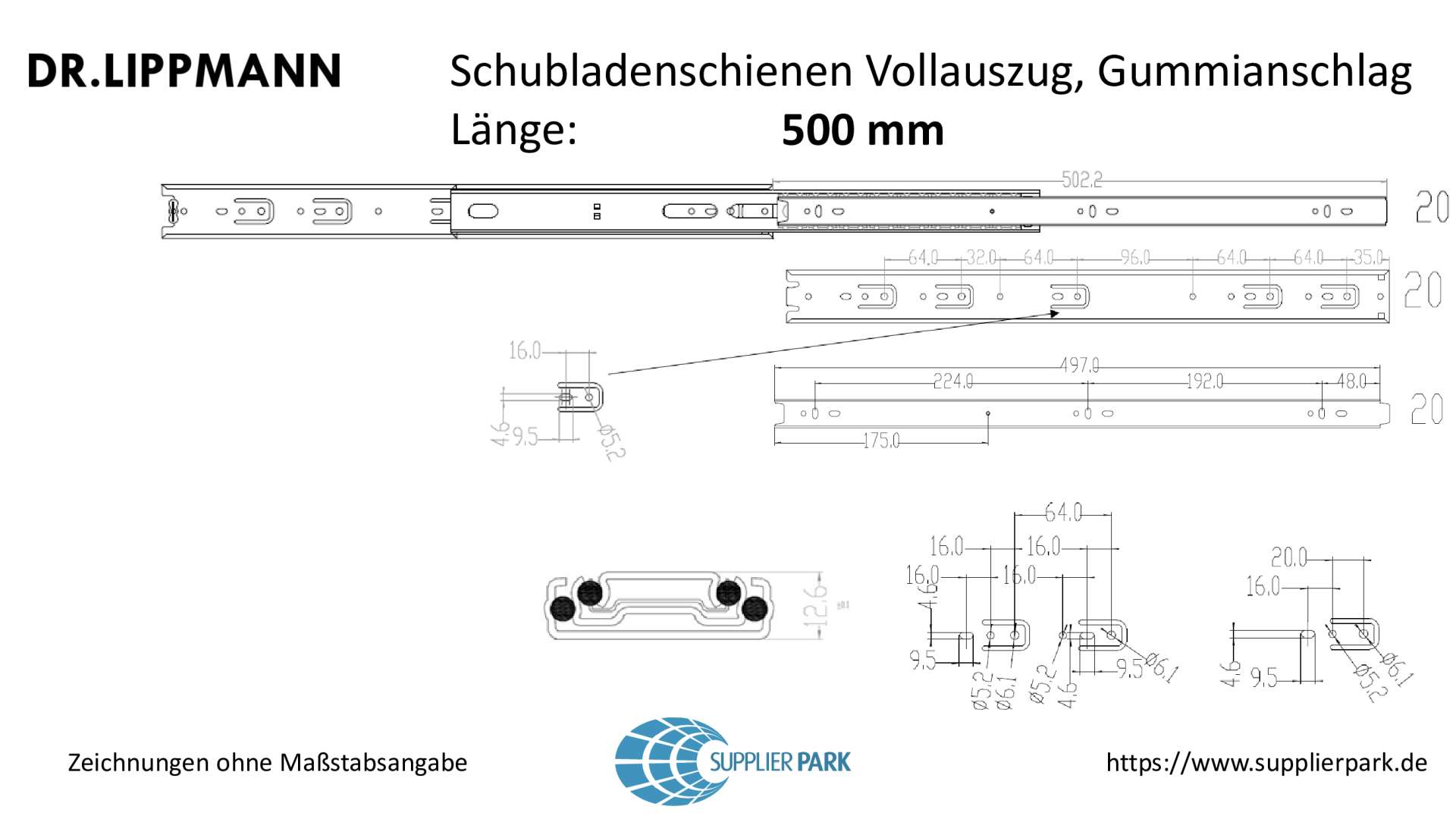

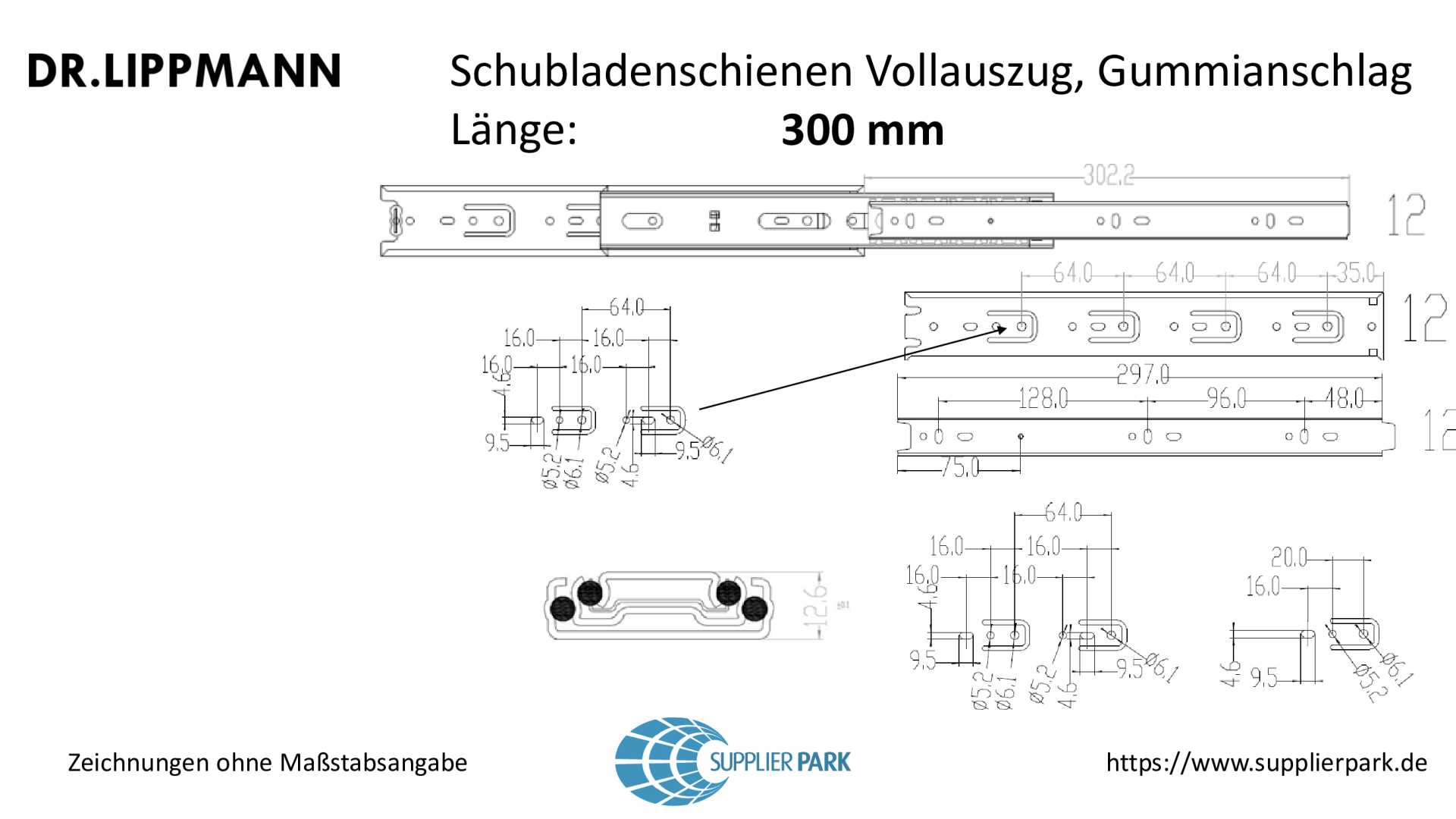

Die Dicke der 45 mm hohen Schiene beträgt 12,6 mm mit entsprechender Toleranz. Zur Vorbereitung des Einbaus der ausgewählten kugelgelagerten Schubladenschienen finden Sie in der jeweiligen Produktbild-Galerie die Zeichnungen. Bei Auswahl einer Schubladenschienelänge werden die Zeichnungen angegezeigt, d.h. in der Varianten-Produktbeschreibung finden Sie die Zeichnungen der jeweiligen Variante. Die Zeichnungssätze aller verfügbaren Varianten finden Sie hier auf der Produktseite.

Ein Beispiel für die Zeichnungen, aus denen Sie auch die Befestigungsmaße ablesen können, sehen Sie hier (Softclose-Variante):
