Schubladenschienen mit Vollauszug und Push to Open – Materialstärke 1.2/1.2/1.4

Schubladenschienen mit Vollauszug und Push to Open von DR.LIPPMANN sind stabil, robust und verwindungssteif durch die verwendeten Materialstärken des kaltgewalzten Stahlblechs von 1,2 mm bei Außenschiene (Korpusseite) und  Mittelschiene und 1,4 mm für Schubladenseite.

Sie wurden für seitliche Montage an Schubladen mit mittelschweren Anforderungen im Möbelbau und für vergleichbare Anwendungen entwickelt. Die Schubladenauszüge sind als Vollauszug Teleskopschinen ausgeführt und lassen sich deshalb mit der angegebenen Länge vollständige herausziehen. Auch bei voll herausgefahrene Länge können diese kugelgelagerten Schubladenführungen bis zu 45 kg tragen. Die Qualität dieser Teleskopschienen wurde für 50.000 Betätigungen getestet. Zusätzlich haben diese Schubladenschienen während der Entwicklung einen 24-Stunden-Alkali- und Salztest bestanden. Zur Vollständigkeit des Programms für Vollauszugschienen bieten wir auch Telekopschienen mit integrierter Softclose Funktion und Schubladenauszüge mit einfacher Gummidämpfung und Zuhaltung an.

Auf einen Blick:

• Preise beziehen sich jeweils auf 1 Paar (2 Stück) original DR.LIPPMANN Schubladenschienen,
• Vollauszug, mit Push to Open Funktion – Sie drücken auf die Schublade und dies öffnet sich von selbst.
• einfacher Schnelltrennmechanismus für abnehmbare Innenschiene
• Mechanismus zum Verhindern des Herausspringens der Schublade
• L x H x B (mm): 500 x 45 x 12,6, Tragfähigkeit 45 kg
• zinkbeschichtetes, silberfarbiges, kaltgewalztes Stahlblech
• Stärke Außenschiene (Korpusseite) und Mittelschiene 1,2 mm, Schubladenseite 1,4 mm

Für die Montage der Schubladenschienen benötigen Sie Senkkopf- Spanplattenschrauben ø 4 x 16 mm.

Selbstätige Öffnung nach Druck auf die Front der Schublade

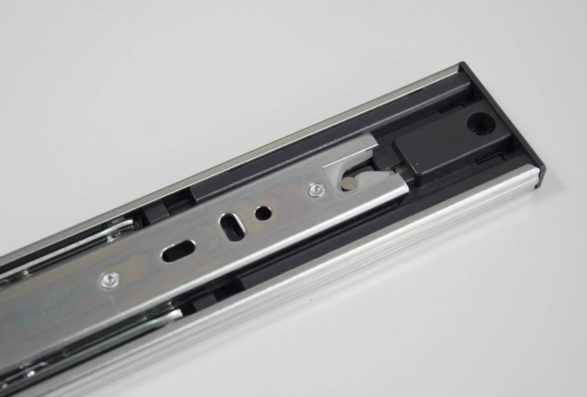

Die Push to Open Funktion der Schubladenschienen sorgt dafür, dass die Schublade selbsttätig öffnet, nachdem Sie kurz auf die Front gedrückt haben. Bekannt ist diese Funktion auch an den Türen von Küchenschränken, Spiegelschränken etc.

Verfügbare Längen der Vollauszug Schubladenschienen mit Push to Open

Gegenwärtig sind die Teleskopschienen in Längen von 300 mm bis 550 mm, jeweils in Stufen von 50 mm, lieferbar.

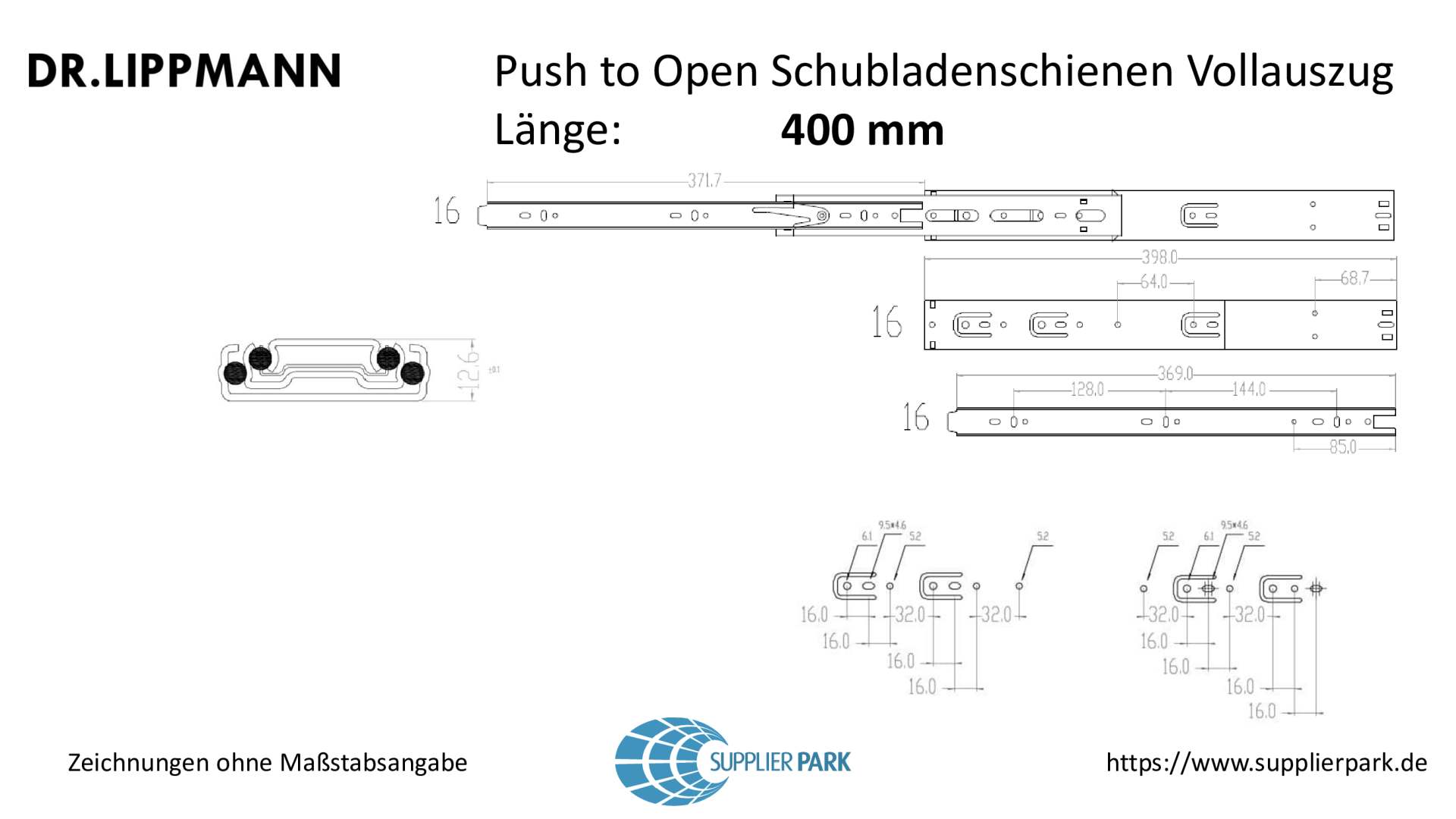

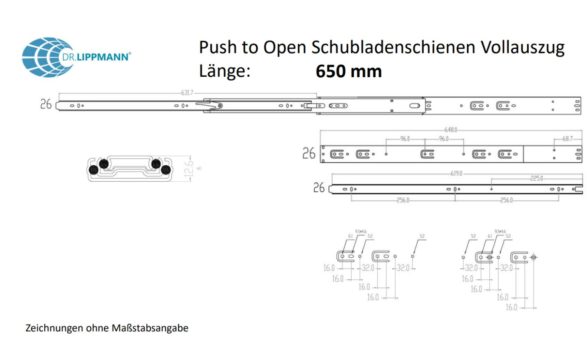

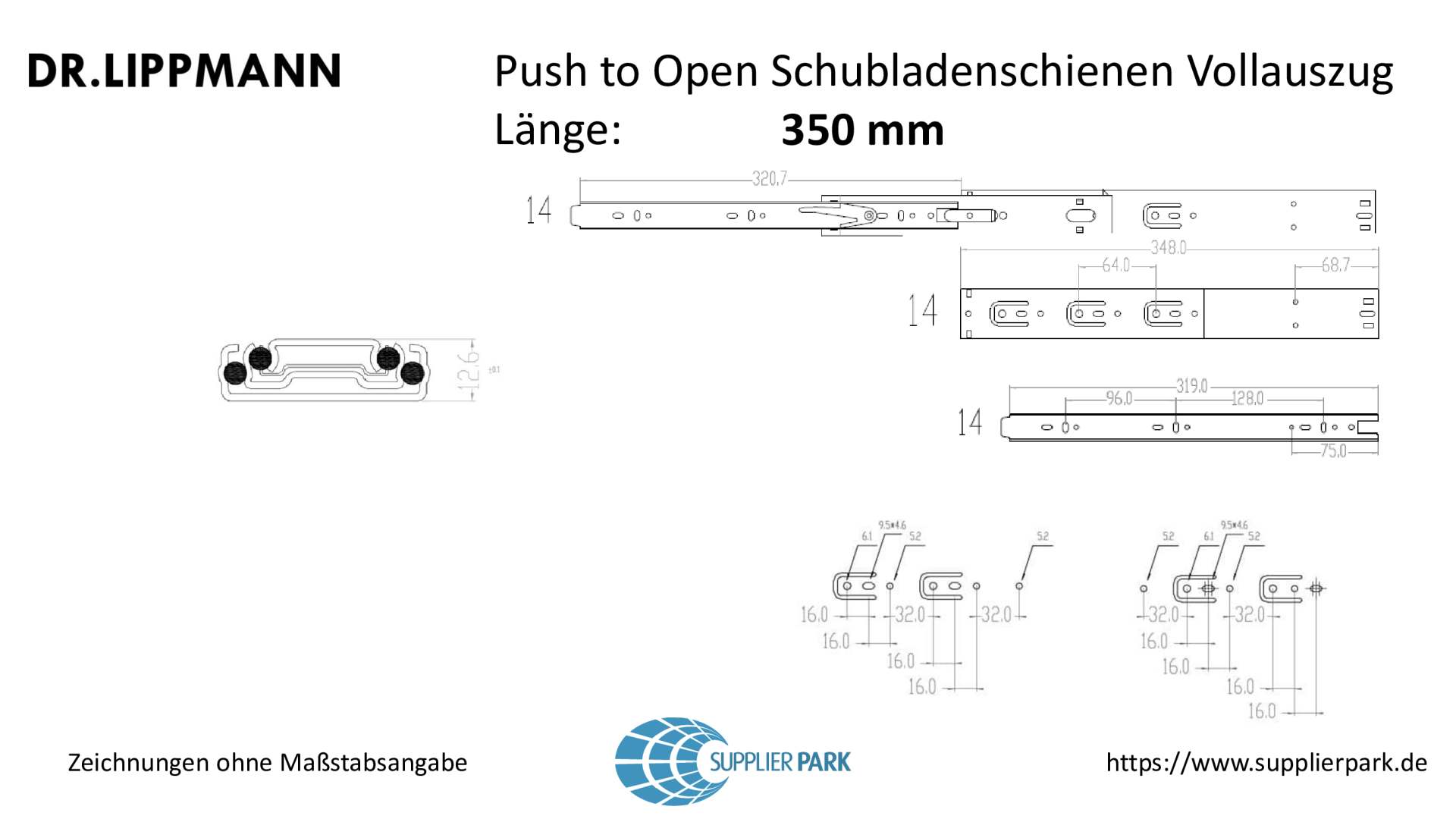

Die Dicke der 45 mm hohen Schiene beträgt 12,6 mm mit entsprechender Toleranz. Zur Vorbereitung des Einbaus der ausgewählten Schubladenschienen finden Sie in der jeweiligen Produktbild-Galerie die Zeichnungen. Bei Auswahl einer Schubladenschiene werden die Zeichnungen angegezeigt. In der Produktbeschreibung finden Sie einen Link zu den verfügbaren Zeichnungen der jeweiligen Variante.

Ein Beispiel für einen Satz der Zeichnungen, aus denen Sie auch die Befestigungsmaße ablesen können, sehen Sie hier am Beispiel eine 550mm langen Schiene:
